📝 Descripción del problema — Importaciones Pérez

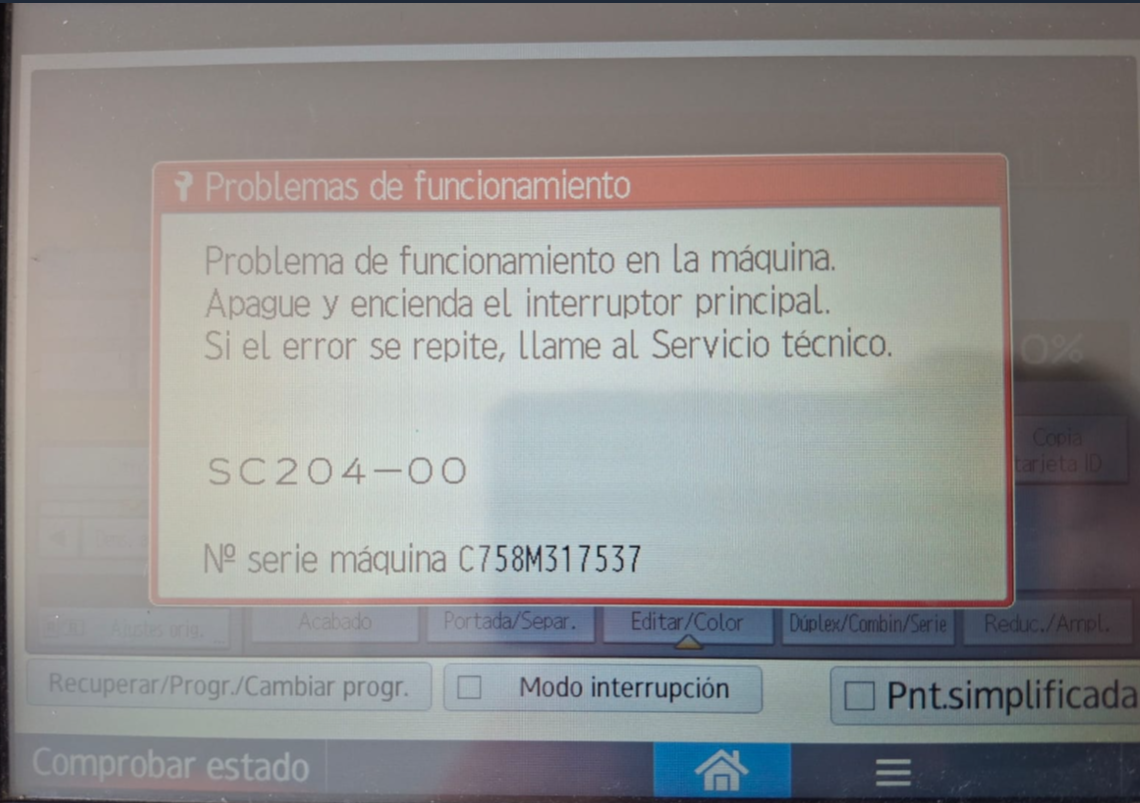

El error SC204-00 está relacionado con el Polygon Motor (motor del espejo poligonal del láser).

📌 Significado técnico:

Durante la rotación del motor poligonal, la señal XSCRDY permaneció inactiva más tiempo del permitido (más de una rotación).

Esto indica que el motor del láser no alcanza la velocidad correcta o no envía la señal de estado READY.

En resumen:

🔍 Causas del error — Importaciones Pérez

​⚠️ Arnés de conexión suelto o dañado entre el Polygon Motor y la IPU

​ ❌ Conectores mal posicionados entre LD Unit ↔ IPU

​ 🔧 Fallo en el Polygon Motor (motor del espejo)

​ 💥 Driver del Polygon Motor defectuoso

​ 🔌 Fusible o falla en la PSU que alimenta el motor

​ ➡️ Problemas en la IPU (Image Processing Unit)

🛠️ Solución paso a paso — Importaciones Pérez

​Apagar → esperar 20–30 segundos → encender nuevamente.

​A veces la señal XSCRDY se normaliza.

• Verificar conectores del láser (LD Unit)
• Revisar conexión con la IPU
  👉 Conectores flojos generan la mayoría de SC204-00.

Este conector (1 pin) alimenta el Polygon Mirror Motor desde la PSU.

🔍 Importaciones Pérez recomienda:

• Revisar continuidad
• Verificar oxidación o falsos contactos
• Reconectar firmemente

Si el motor poligonal no alcanza velocidad o no envía la señal READY:

​➡️ Reemplazar LD Unit completa, ya que el Polygon Motor viene integrado.

Si el arnés entre LD Unit ↔ IPU presenta daño o aislamiento deteriorado:

​➡️ Reemplazarlo.

Si la IPU no interpreta o no entrega correctamente la señal del motor:

​➡️ Reemplazar IPU.

La PSU alimenta el Polygon Motor.

• Verificar fusibles
• Revisar voltajes
• Reemplazar PSU si es necesario

🧰 Conclusión — Importaciones Pérez

El error SC204-00 es un fallo del motor poligonal del láser, muy crítico para la generación de imagen.

En campo, Importaciones Pérez identifica como causas más frecuentes:

✨ Conexiones flojas LD ↔ IPU

✨ Conector CN586 con mal contacto

✨ Polygon Motor desgastado

✨ Driver interno dañado
