Se marcó esta pregunta
ImportacionesPerezServicioTecnicoKMForoKonicaKonicaMinoltaC458KonicaMinoltaC558KonicaMinoltaC658ErrorC1140FinisherAlignmentErrorFS533FS536FS537
10 Vistas
Avatar
Edisson Enrique Pérez Ydrogo

📝 Descripción del problema — Importaciones Pérez

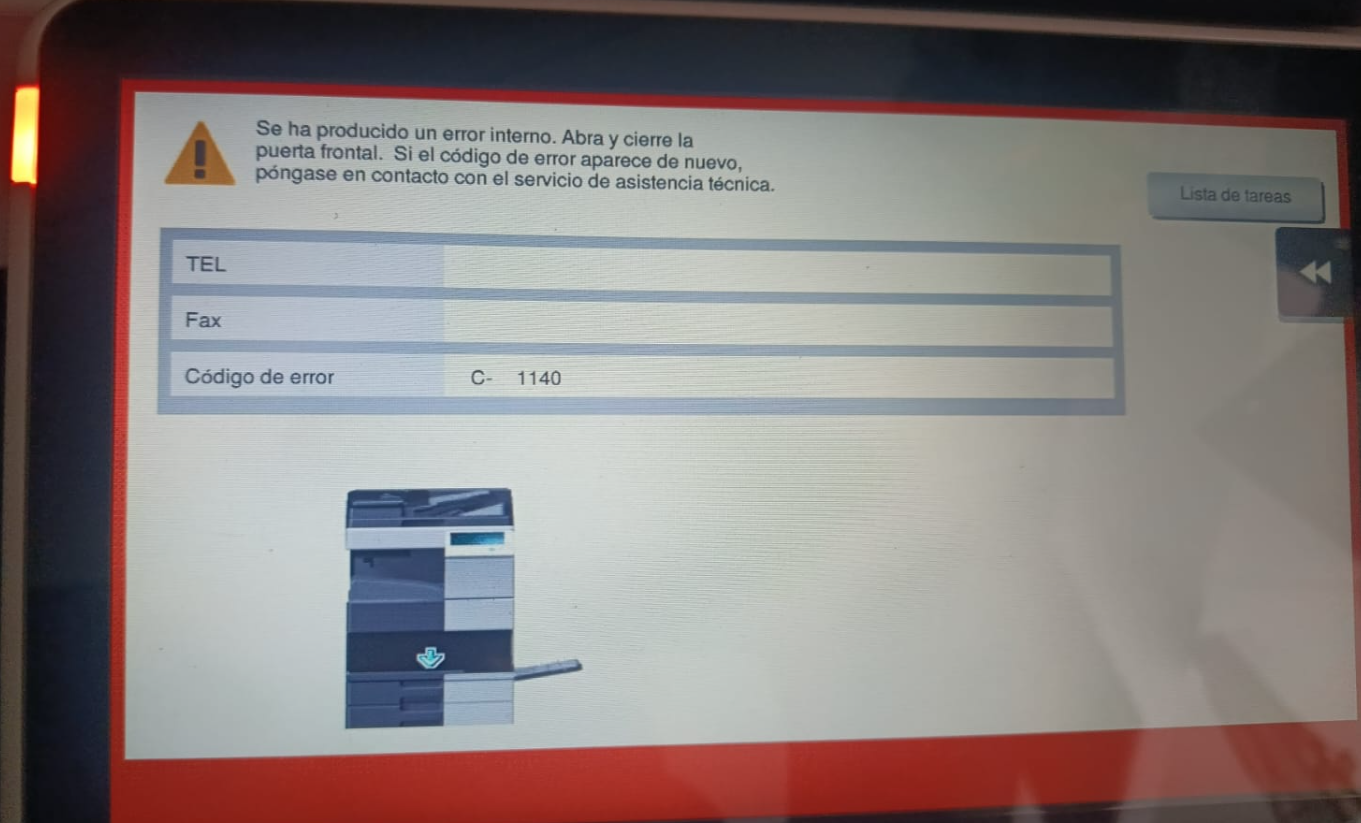

El código C-1140 indica un Alignment Motor / Rear Drive Malfunction en el finisher.


📌 Significado técnico:

El sensor Home Position del mecanismo de alineación no cambia de estado dentro del tiempo esperado, aun cuando el motor correspondiente está funcionando.

Esto puede ocurrir:

  • Durante el ciclo inicial del finisher
  • Al corregir alineación de papel
  • Cuando el motor intenta regresar a “Home”

📌 El componente afectado depende del tipo de finisher instalado:

FinisherMotor afectado
FS-533M106 (Alignment Motor R)
FS-536 / FS-536SDM8 (Alignment Motor R)
FS-537 / FS-537SDM13 (Alignment Motor / Rear)

🔍 Causas del error — Importaciones Pérez
  • ⚠️ Conector desconectado entre motor ↔ FSCB
  • ⚠️ Sensor Home Position defectuoso (PS109, PS13 o PS6)
  • ⚠️ Motor trabado o con acoplamiento incorrecto
  • 🔌 Arnés dañado o flojo
  • 🔧 FSCB defectuosa

🛠️ Solución paso a paso — Importaciones Pérez

(Realice los pasos según el finisher instalado)

​🟦 A) Cuando está instalado FS-533
​ ​1️⃣ Revisar conector M106 ↔ FSCB CN102
        • ​✔ Confirmar conexión firme
        • ​ ✔ Revisar pines doblados o sulfatados
​ ​2️⃣ Revisar acoplamiento del motor M106

​ ​Verificar que el motor:

        • Gire libremente
        • No esté trabado
        • No tenga desgaste en engranajes
​ ​3️⃣ Revisar conector PS109 ↔ FSCB CN102

​ ​Este es el sensor Home Position.

💡
​Si no detecta correctamente → aparece C-1140.

​  ​4️⃣ Prueba de I/O PS109

​ ​Control signal: FSCB CN102

​ ​ Localización: FS-533 7-J

⚠️
​​Si no cambia de estado → sensor defectuoso.
​ ​5️⃣ Probar operación del motor M106

​ ​Control signal: FSCB CN102

​ ​ Localización: FS-533 8-J

​ ​6️⃣ Reemplazar M106

​ ​Si no responde a señales de operación.

​ ​7️⃣ Reemplazar FSCB

​ ​Tarjeta de control del finisher.

​🟩 B) Cuando está instalado FS-536 o FS-536SD
​ ​1️⃣ Revisar conector M8 ↔ FSCB J12

​ ​Verificar que esté correctamente asentado.

​ ​2️⃣ Revisar acoplamiento del motor M8

​ ​Debe girar sin trabas ni ruidos.

​ ​3️⃣ Revisar conector PS13 ↔ FSCB J9

​ ​Sensor Home Position de este modelo.

​ ​4️⃣ Prueba PS13 I/O

​ ​Control signal: FSCB J9 B2 → 11 (ON)

​ ​ Localización: FS-536 / FS-536SD 10-C

​ ​5️⃣ Probar operación M8

​ ​Control signal: FSCB J12 → 13 to 16 (ON)

​ ​ Localización: FS-536 / FS-536SD 6-C

​ ​6️⃣ Reemplazar M8
​ ​7️⃣ Reemplazar FSCB

​🟧 C) Cuando está instalado FS-537 o FS-537SD
​ ​1️⃣ Revisar conector M9 ↔ FSCB J14

​ ​Confirmar integridad del cableado.

​ ​2️⃣ Revisar acoplamiento del motor M9

​ ​Probar giro manual; buscar trabas mecánicas.

​ ​3️⃣ Revisar conector PS25 ↔ FSCB J14

​ ​Sensor Home Position posterior.

​ ​4️⃣ Prueba PS25 I/O

​ ​Control signal: FSCB J14 B8 → 10 (ON)

​ ​ Localización: FS-537 / FS-537SD 16-K to L

​ ​5️⃣ Revisar operación de M9

​ ​Control signal: FSCB J14 B4 → 7

​ ​ Localización: FS-537 / FS-537SD 17-K to L

​ ​6️⃣ Reemplazar M9

​ ​Si no responde a la señal.

​ ​7️⃣ Reemplazar FSCB


🧰 Conclusión — Importaciones Pérez

El código C-1140 siempre está relacionado con un fallo en el mecanismo de alineación del finisher, y depende del motor/sensor según el modelo:

  • ✨ FS-533 → M106 / PS109
  • ✨ FS-536/536SD → M8 / PS13
  • ✨ FS-537/537SD → M9 / PS25

En la experiencia de Importaciones Pérez, los casos más comunes son:

  • Sensores fuera de posición
  • Conectores flojos en la FSCB
  • Motores trabados por papel o desgaste
💡
Siguiendo este flujo, el problema se resuelve sin necesidad de reemplazar el finisher completo.



📌 ¿Necesitas soporte técnico o repuestos? Contáctanos:

¡Estamos aquí para ayudarte! 😊
