📝 Descripción del problema — Importaciones Pérez

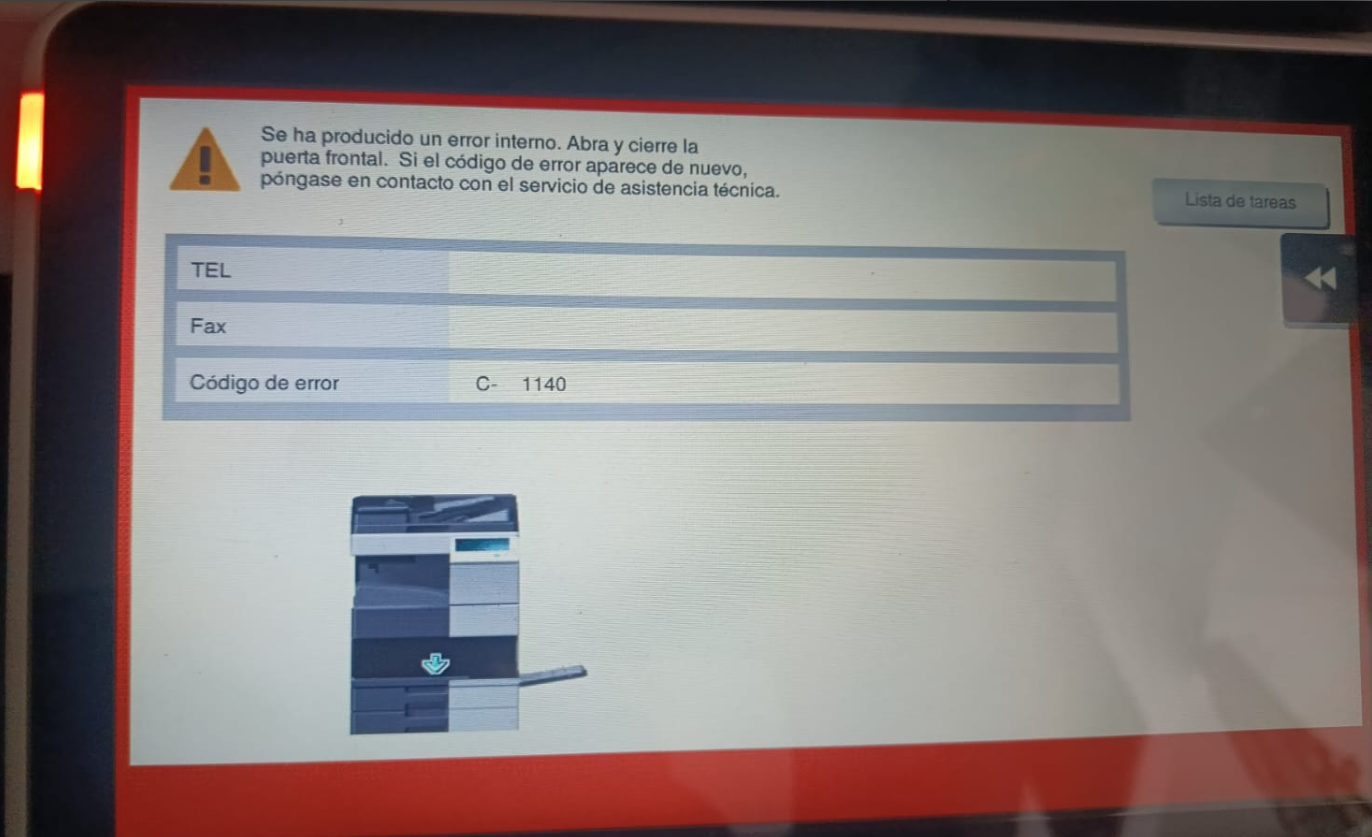

El código C-1140 indica un:

Este error se genera cuando el sensor Home Position del mecanismo de alineación del finisher no detecta el estado ON u OFF dentro del tiempo esperado, aun cuando el motor correspondiente está energizado.

📌 Este código depende del finisher instalado:

• FS-533
• FS-534 o FS-534SD

🔍 Causas del error — Importaciones Pérez

• ⚠️ Cableado desconectado o flojo entre motor ↔ FSCB
• ⚠️ Sensor Home Position defectuoso (PS109 o PS13)
• 🔧 Motor trabado mecánicamente (M106 o M8)
• 🔌 FSCB sin entregar señal correctamente
• 🧩 Acoplamiento incorrecto del motor

🛠️ Solución paso a paso — Importaciones Pérez

​🟦 A) Cuando está instalado FS-533

​ ​1️⃣ Revisar conector M106 ↔ FSCB CN102

​ ​Verificar que esté firme y sin pines dañados.

​ ​2️⃣ Revisar acoplamiento del motor M106

​ ​ ​✔ Engranajes sin desgaste

​ ​ ​ ✔ Acople correcto

​ ​ ​ ✔ Giro libre

​ ​3️⃣ Revisar sensor PS109 ↔ FSCB CN102

​ ​Este sensor determina la posición de la placa de alineación.

​ ​4️⃣ Prueba PS109 I/O — Importaciones Pérez ​ ​

• • • • Control signal: FSCB CN102
• • • • Ubicación eléctrica: FS-533 7-J ​

​ ​5️⃣ Prueba de operación motor M106 ​ ​

• • • • Control signal: FSCB CN102
• • • • Ubicación: FS-533 8-J

​ ​6️⃣ Reemplazar motor M106

​ ​Si no responde a la señal de operación.

​ ​7️⃣ Reemplazar FSCB

​ ​Si el motor y sensor están correctos.

​🟩 B) Cuando está instalado FS-534 o FS-534SD

​ ​1️⃣ Revisar conector M8 ↔ FSCB J12

​ ​Es común que se afloje por vibración.

​ ​2️⃣ Revisar acoplamiento del motor M8

​ ​Debe girar sin trabas.

​ ​3️⃣ Revisar sensor PS13 ↔ FSCB J9

​ ​4️⃣ Prueba PS13 I/O — Importaciones Pérez ​ ​

• • • • Control signal: FSCB J9 B2 → 9 (ON)
• • • • Ubicación: FS-534 9-C

​ ​5️⃣ Prueba de operación M8 ​ ​

• • • • Control signal: FSCB J12 → 13 to 16
• • • • Ubicación eléctrica: FS-534 5 to 6-C to D

​ ​6️⃣ Reemplazar motor M8

​ ​7️⃣ Reemplazar FSCB

🧰 Conclusión — Importaciones Pérez

El código C-1140 indica un fallo del sistema de alineación del finisher.

Las causas más comunes según la experiencia de Importaciones Pérez incluyen:

• ✨ Sensores HP (PS109 / PS13) sucios o fuera de posición
• ✨ Motores M106 o M8 trabados por desgaste
• ✨ Conectores flojos o dañados
• ✨ FSCB defectuosa
