📌 Descripción del problema:

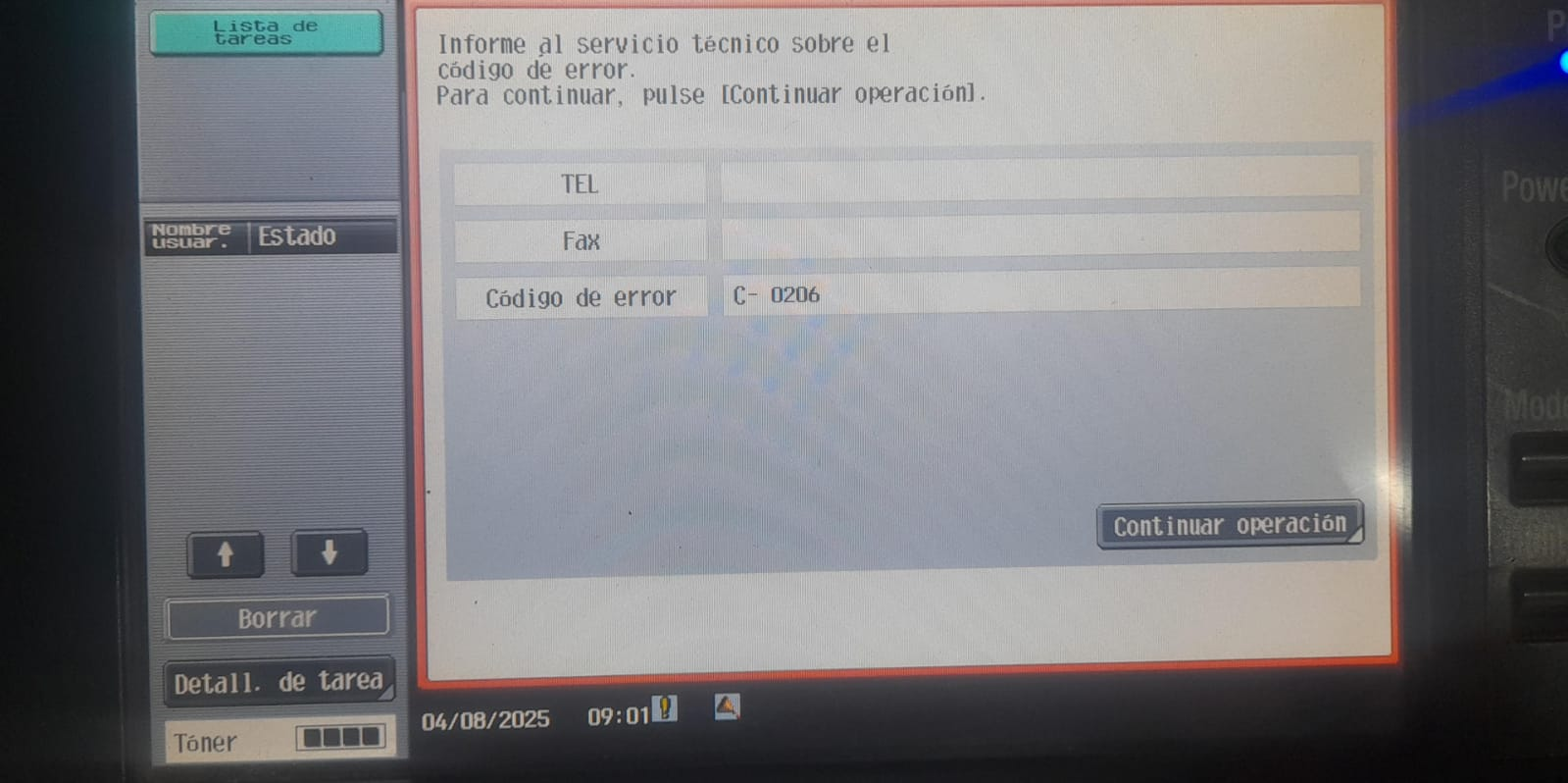

El código de error C0206 indica una anomalía en la bandeja 3 relacionada con el mecanismo de subida o bajada. Específicamente, el sensor de límite superior PS22 no se activa dentro del tiempo estipulado después de que inicia el movimiento de elevación.
⚙️ Componentes eléctricos involucrados:
- Sensor de límite superior de la bandeja 3 (PS22)
- Motor de elevación de la bandeja 3 (M23)
- Placa de control de alimentación y transporte (PFTDB)
- Placa de control principal (PRCB)
🛠️ Pasos de solución recomendados:
- Verificar el conector del motor M23 por una conexión suelta o incorrecta.
- Revisar el acoplamiento de transmisión del M23 para asegurar que no esté desalineado o dañado.
-
Verificar el funcionamiento del sensor PS22 (I/O check).
🔁 Señal de control: PFTDB CN16-6 (ON) | Ubicación: X-6 -
Verificar la operación del motor M23.
🔁 Señal de control: PFTDB CN14-3 al CN14-4 | Ubicación: X-9 - 🔁 Reemplazar el motor M23 si no hay respuesta.
- 🔁 Cambiar la placa PFTDB si no hay señal adecuada.
- 🔁 Cambiar la placa PRCB si persiste el fallo tras los pasos anteriores.
✅ Conclusión:
Este error está asociado a problemas en el mecanismo de elevación de la bandeja 3. Se sugiere comenzar revisando conectores y funcionamiento del motor, y reemplazar componentes solo si fallan las pruebas básicas.
