Se marcó esta pregunta
ErrorSC202ServicioTécnicoRicohSoporteRicohImportacionesPerezRicohMP4054RicohMP5054RicohMP6054PolygonMotorErrorLaserUnitError
24 Vistas
Avatar
Edisson Enrique Pérez Ydrogo


📝 Descripción del problema — Importaciones Pérez

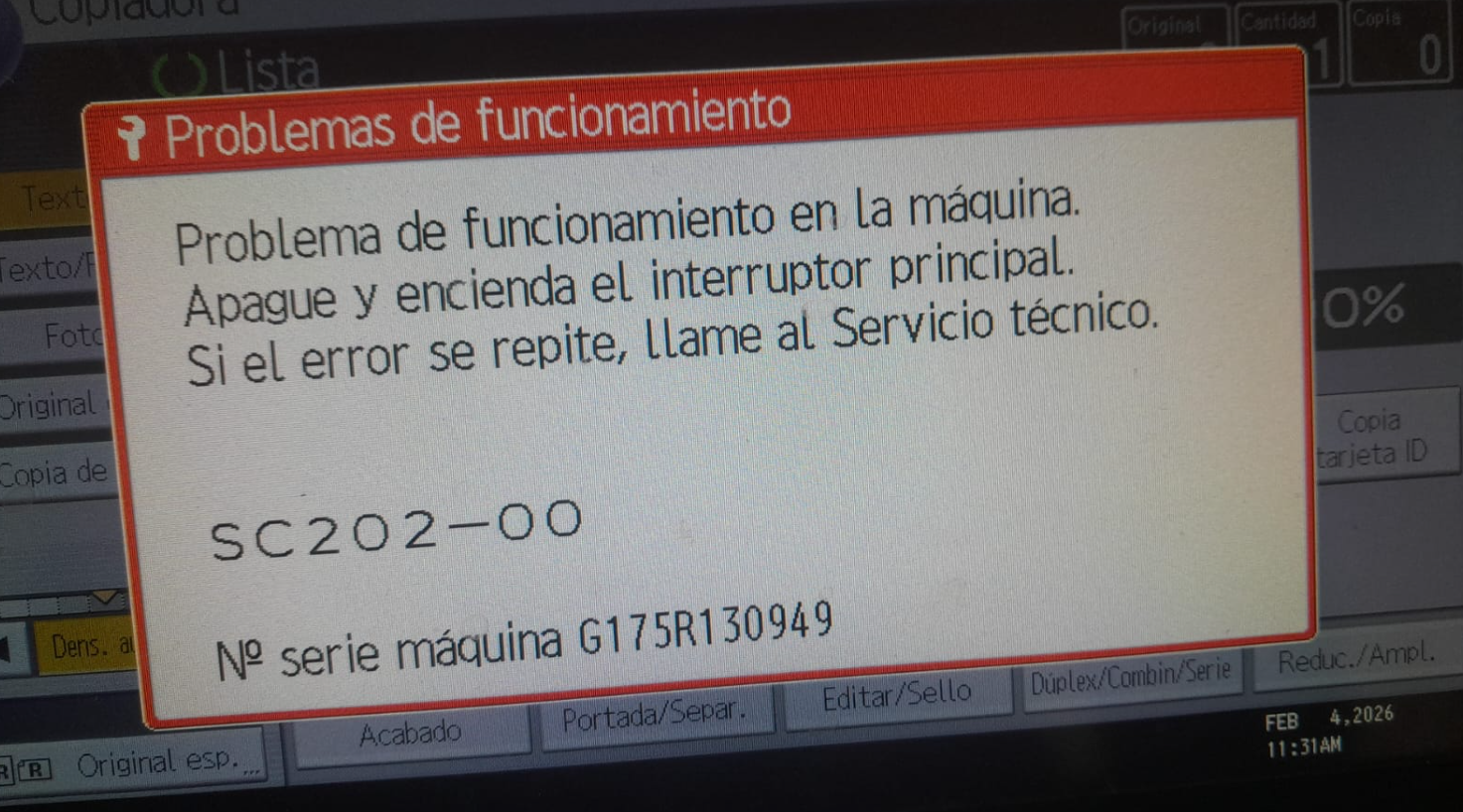

El código SC202-00 indica un:

⚠️
👉 Polygon Motor: ON Timeout Error

Esto significa que el motor del polígono (Polygon Motor) del láser no alcanzó su velocidad de operación (READY) dentro del tiempo especificado después de encenderse o después de un cambio de RPM.

En otras palabras:

📌 El conjunto láser no logra estabilizar la rotación del espejo poligonal, lo cual impide formar imágenes correctamente.


🔍 Causas del error — Importaciones Pérez
  • ⚠️ Arnés del polygon motor o driver desconectado o dañado
  • ⚠️ Motor poligonal defectuoso
  • 💥 Driver del polygon motor (Laser Unit Controller) defectuoso
  • 🔌 No se puede generar correctamente el pulso de drive del polygon motor
  • 🔎 Fallo en señal XSCRDY (el láser no detecta que está listo)
  • 🔧 IPU Board defectuosa

🛠️ Solución paso a paso — Importaciones Pérez
⚠️
(Apagar siempre el equipo desde el interruptor principal antes de intervenir)
​1️⃣ Reiniciar el equipo
    • Apagar
    • Esperar 30 segundos
    • Encender
💡
​Si el arranque del motor estaba inestable, podría recuperarse aquí.
​2️⃣ Revisar el arnés del Polygon Motor → Láser
​Asegurar que:
​ ​✔ Conectores estén firmes
​ ​ ✔ No haya pines doblados
​ ​ ✔ No esté sulfatado
​ ​ ✔ No haya cortes en el cable por vibración
💡
Las fallas de conexión son una de las causas más frecuentes del SC202-00.
​3️⃣ Revisar el Polygon Motor
​Verificar:
​ ​🔹 Que el motor gire libremente
​ ​ 🔹 Que no produzca ruido irregular
​ ​ 🔹 Que no esté bloqueado por suciedad
​ ​ 🔹 Que el espejo poligonal no esté dañado
💡
Si no gira a la velocidad requerida → el sistema marca SC202-00.
​4️⃣ Reemplazar Laser Unit (incluye Polygon Motor)
​En equipos Ricoh MP-4054, el polygon motor viene incorporado dentro del conjunto de láser.
💡
👉 Si el motor está defectuoso → reemplazar la Laser Unit completa.
​5️⃣ Revisar / reemplazar el Polygon Harness
​El cable que alimenta y envía señales al motor del láser.
​Si está fracturado → reemplazar.
​6️⃣ Reemplazar la IPU Board
​Si:
​ ​✔ El motor y el harness están en buen estado
​ ​ ✔ El láser ha sido reemplazado
​ ​ ✔ Aún persiste SC202-00
​➡️ La IPU Board no está enviando señales correctas al polygon motor.

🧰 Conclusión — Importaciones Pérez

El error SC202-00 está directamente relacionado con el conjunto láser y el motor poligonal.

Las causas más comunes según la experiencia de Importaciones Pérez:

​✨ Motor poligonal dañado
​ ✨ Arnés flojo o oxidado
​ ✨ Laser Unit defectuosa
​ ✨ IPU Board sin entregar señal al motor

💡
Una correcta revisión del cableado y reemplazo del laser unit suelen resolver el 90% de los casos.


📌 ¿Necesitas soporte técnico o repuestos? Contáctanos:

¡Estamos aquí para ayudarte! 😊
