Descripción del problema:

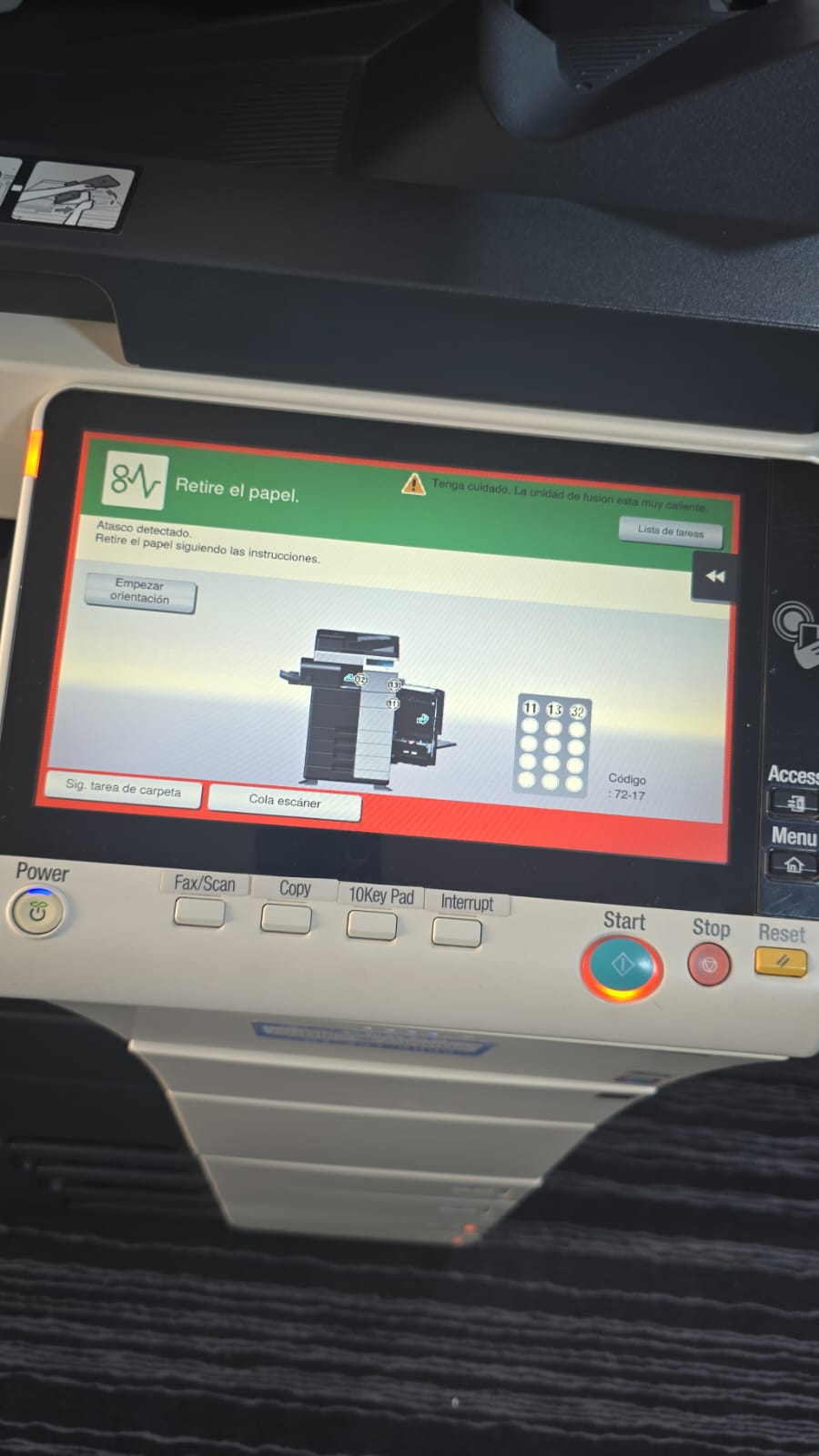

El Jam Code 72-17 indica un atasco en la sección de transporte del FS (finisher). Este error puede aparecer dependiendo del finalizador que esté instalado:
- FS-533: El sensor de alimentación de papel (PS101) no se apaga luego de haberse encendido, lo que indica que el papel no fue detectado correctamente.
- FS-534 o FS-534SD: El sensor de entrada del FNS (PS4) no se apaga después de haber sido activado por el paso del papel.
🛠️ Procedimiento de solución según el tipo de finalizador instalado:
🔧 Cuando está instalado el FS-533:
1️⃣ Revisar los puntos de verificación inicial (suciedad, papel dañado, tamaño incorrecto).
2️⃣ Verificar el sensor PS101 mediante la prueba I/O → FSCB CN111.
3️⃣ Realizar la prueba de operación del motor M101 → FSCB CN101.
4️⃣ Verificar la señal de conducción en la placa FSCB (CP101).
5️⃣ Si todo lo anterior falla, reemplazar la placa FSCB.
🔧 Cuando está instalado el FS-534 o FS-534SD:
1️⃣ Verificar los puntos de chequeo inicial.
2️⃣ Verificar el sensor PS4 mediante la prueba I/O → FSCB J7-13.
3️⃣ Si no se resuelve el problema, reemplazar la placa FSCB.
✅ Conclusión:
Este error está relacionado con sensores que no responden correctamente al paso del papel en el finalizador. Asegúrate de verificar el estado de los sensores, conectores y del motor. Si el error persiste, el cambio de la placa FSCB será necesario.
🔌 Recomendación preventiva:
Para evitar estos errores:
- 🧼 Limpia periódicamente los sensores de papel.
- 📦 Utiliza papel en buen estado y según especificaciones.
- 🔌 Usa un estabilizador de voltaje para proteger las placas electrónicas del equipo.
