ErrorC0204Bandeja2NoSubeFalloSensorPS22MotorM13AtascoDesactivarBandejaC220
Avatar
Edisson Enrique Pérez Ydrogo



📌 Problema:

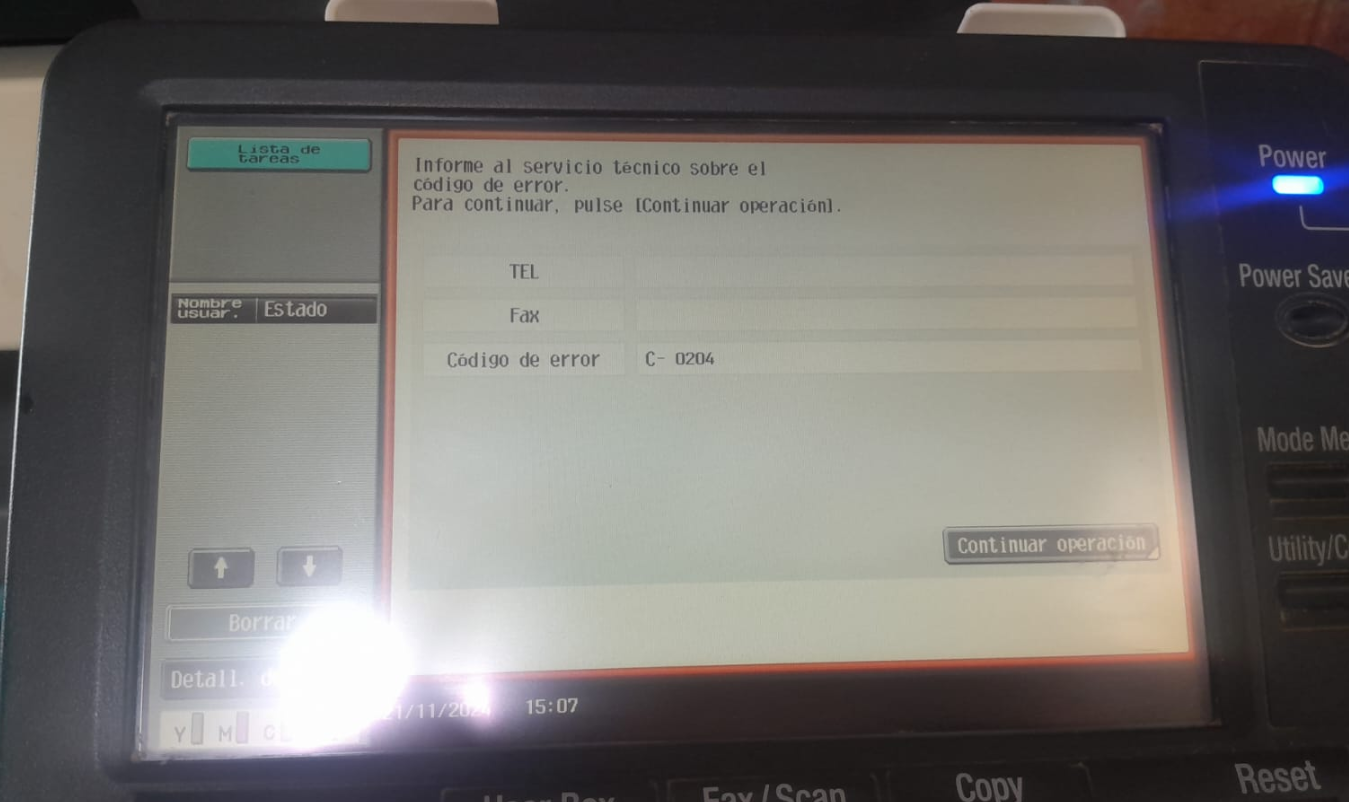

El equipo muestra el código de error C-0204, indicando un fallo en el mecanismo de elevación de la bandeja 2. Al ocurrir este error, también aparece un mensaje en pantalla preguntando si se desea continuar con la operación desactivando la bandeja afectada.


🧾 Descripción técnica del error:

El sensor de límite superior de la bandeja 2 (PS22) no se activa dentro del tiempo estimado, incluso después de que el motor de elevación ha iniciado el movimiento. Esto impide el uso normal de la bandeja.


🔍 Causas probables:
  • Conectores sueltos o mal conectados entre M13 y la placa PRCB.
  • Motor de elevación M13 defectuoso.
  • Sensor PS22 con fallas o bloqueado.
  • Placa controladora PRCB dañada.


🔧 Pasos de solución:
  1. ✅ Verificar el conector entre M13 y PRCB CN18, corregir si es necesario.
  2. 🔌 Verificar el acoplamiento correcto del motor M13.
  3. 🔍 Verificar el conector entre PS22-relé CN113 y PRCB CN22.
  4. 🧪 Prueba de funcionamiento de PS22 (PRCB CN22-3).
  5. 🧪 Prueba de funcionamiento de M13 (PRCB CN18-9).
  6. 🔄 Reemplazar motor M13 si es necesario.
  7. 🧪 Verificar ICP7 en la PRCB.
  8. 🔄 Reemplazar la placa PRCB si el error persiste.

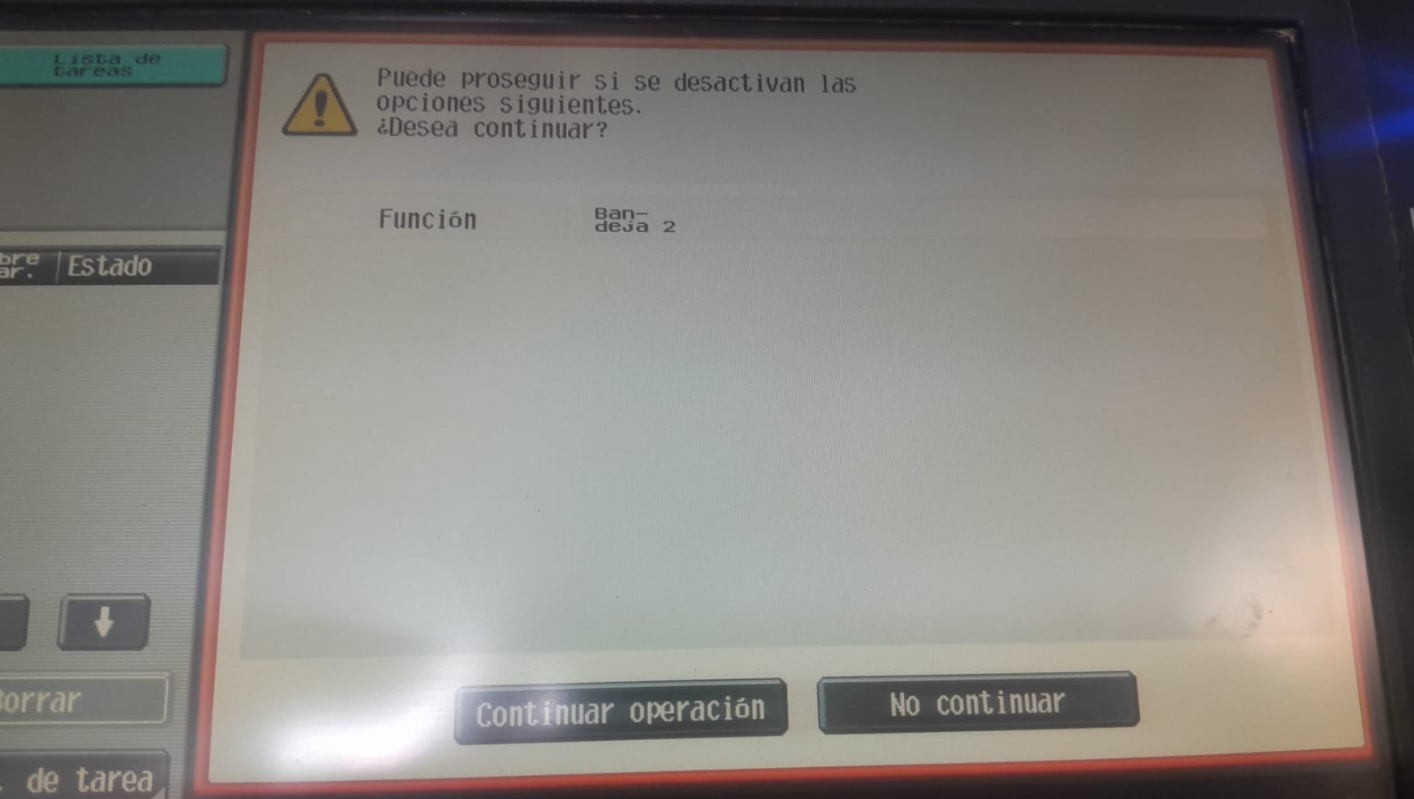

📷 Opción automática mostrada en pantalla:

Cuando aparece el mensaje “Puede proseguir si se desactivan las opciones siguientes”, puedes elegir “Continuar operación”, lo que desactiva temporalmente la bandeja 2 para seguir trabajando. Si eliges “No continuar”, debes aplicar la solución técnica completa.

✅ Conclusión:

El error C-0204 suele estar relacionado con un fallo mecánico o de sensores en el sistema de elevación de la bandeja 2. Si bien puedes continuar operando sin la bandeja afectada, lo ideal es realizar una revisión técnica para evitar futuras interrupciones.


🛡️ ¿Cómo prevenirlo?
  • Evitar sobrecargar la bandeja con demasiado papel 📄
  • Utilizar papel dentro de las especificaciones recomendadas 📏
  • Realizar mantenimiento periódico del sistema de sensores y motor ⚙️
  • Usar estabilizador de voltaje para proteger el sistema eléctrico ⚡
